方案概述

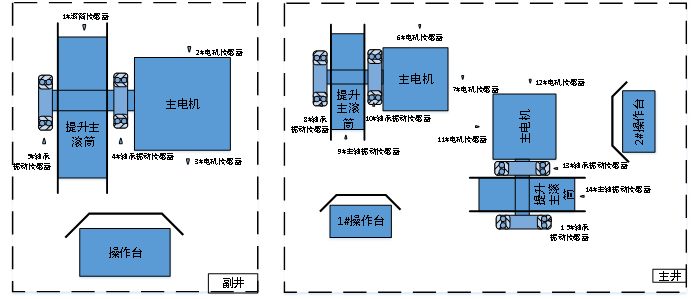

在主、副井提升機電機、減速箱本體上，按相關設備的技術要設置振動監測點；

在每個振動監測點，安裝1臺無線振動傳感器；

在主井、副井各安裝1臺物聯網關，無線讀取振動傳感器的數據，通過LAN（局域網），上專數據到監控服務器；

監控服務器上安裝1套應用軟件，從LAN獲取網關讀取的數據據，對電機、減速箱運行狀態參數進行監測、分析、管控，實時獲取機器設備狀態數據及健康狀態報告，提出維護、檢修、維修建議方案；對隱性故障提前預警、報警；

緊急情況，發出報警信號，輸出控制。

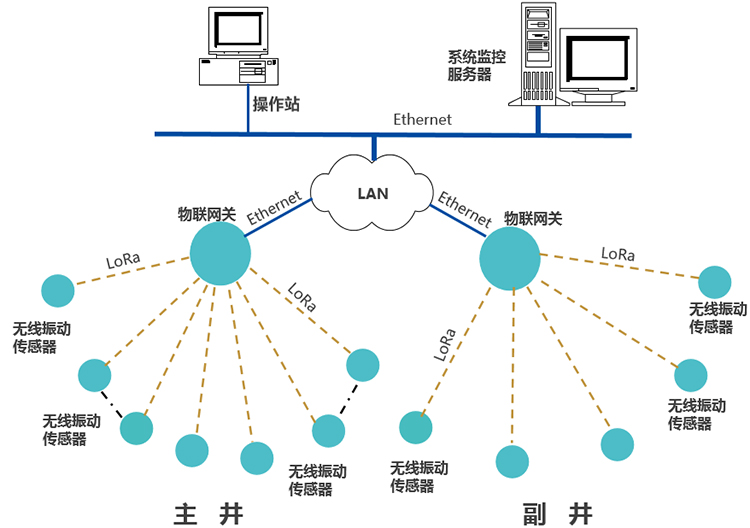

方案示意圖

無線振動傳感器，通過LoRa上傳數據至物聯網關，網關通過Ethernet，接入LAN，推送數據至設備狀態監測管控服務器。

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段 ；

應用于跨車間、廠房，節點電池供電的無線傳輸；

網關支持Ethernet/RS485等接口，可同時向多個系統上傳數據；

可增加中繼，延長傳輸距離。

技術方案

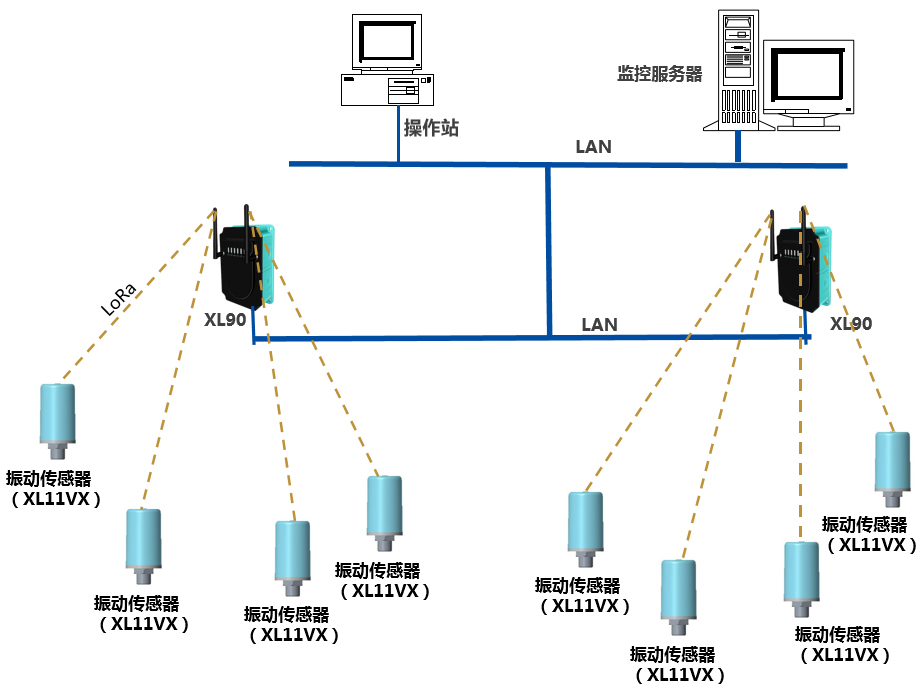

選配XL11VX無線振動傳感器，監測振動數據；

選擇XL90物聯網關，讀取振動傳感器的數據，通過局域網上傳數據至監控服務器；

振動傳感器，可選擇螺紋固定安裝，或吸鐵石固定安裝；

在服務器內安裝1套XL.View監控軟件。
