【信立】SMT生產線設備信號采集系統物聯網解決方案
制造業的數字化升級從哪些方面作手，信立物聯網的專家們通過多年深入了解，從以下維度提出SMT生產線設備信號采集系統物聯網整體解決方案，通過多個案例的實施，達到了預期效果，幫助眾多SMT生產企業完成數字化升級，提升了產能，節省了成本。
制造業的數字化升級從哪些方面作手，信立物聯網的專家們通過多年深入了解，從以下維度提出SMT生產線設備信號采集系統物聯網整體解決方案，通過多個案例的實施，達到了預期效果，幫助眾多SMT生產企業完成數字化升級，提升了產能，節省了成本。
氮氣流量監測方案
需求：監測氣體流量，一段周期內氮氣核算成本以及氮氣單件成本。
-
現場已安裝有SMC公司的PFMB7102數字流量開關，所選型號配置，有DC4-20mA信號輸出；
-

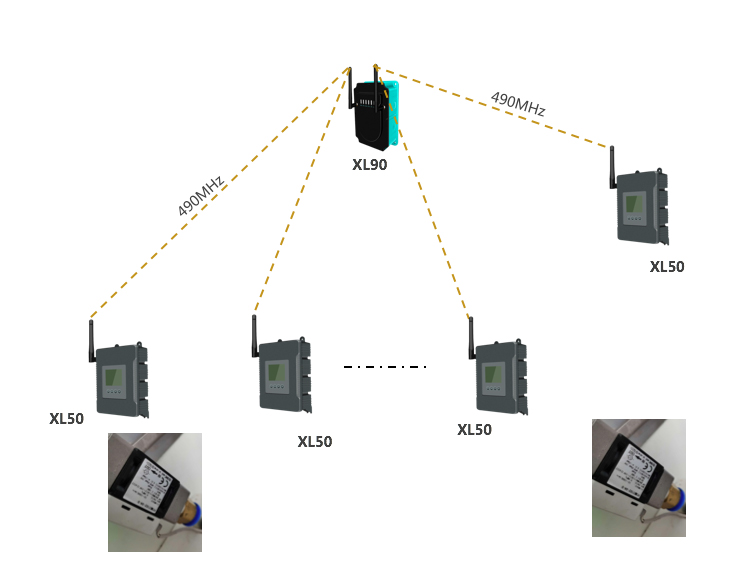

選擇XL50智能采集裝置，直接采集DC4-20mA瞬時流量信號，積分計算后生成累積流量數據；
-
XL50通過無線，上傳瞬時流量、累積流量數據至XL90網關。
廢氣排風管風速
需求：回焊爐廢氣中含有Flux，排出風速低了會造成爐膛內進口和出口儲凝結Flux, 會滴落在PCBA上，造成產品不良或報廢。
-

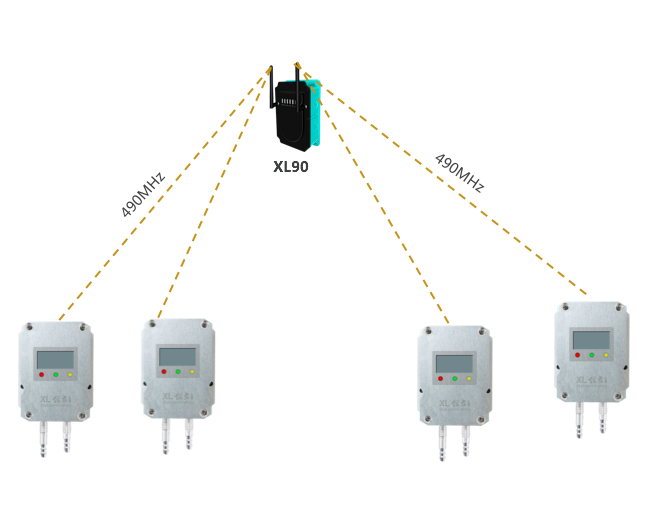

選擇XL13無線差壓傳感器，監測排風管內的風壓、風速。
-
差壓傳感器，無線上傳風壓、風速數據至XL90物聯網關。

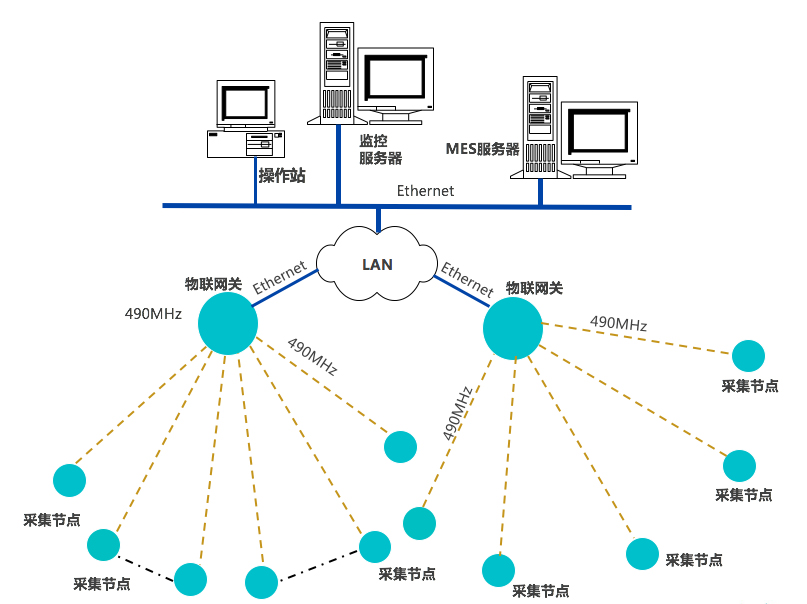

系統網絡示意圖
采集節點，通過490MHz無線上傳數據至物聯網關，網關通過Ethernet，接入LAN，推送數據至MES服務器；
不同的采集節點裝置，可將數據上傳至同一臺物聯網關；
網絡技術參數：
-
無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段 ；
-
應用于跨車間、廠房，傳輸距離300m至10Km；
-
網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據；
-
可增加中繼，延長傳輸距離；網關可作中繼。

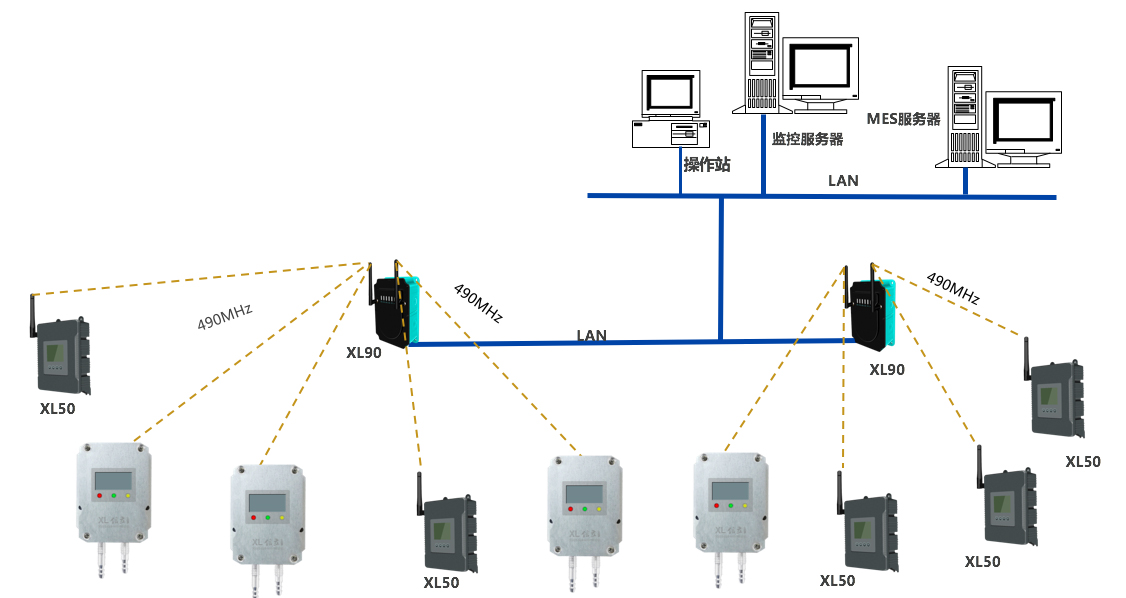

系統方案示意圖
-
系統網絡由多臺XL90物聯網關構成。
-
采集的數據，無線方式匯聚至物聯網關，通過局域網，通過MQTT數據格式，或是寫數據庫方式，推送數據至MES服務器。
-
物聯網關，可同時以不同的通信協議，將數據推送至多個軟件平臺。
