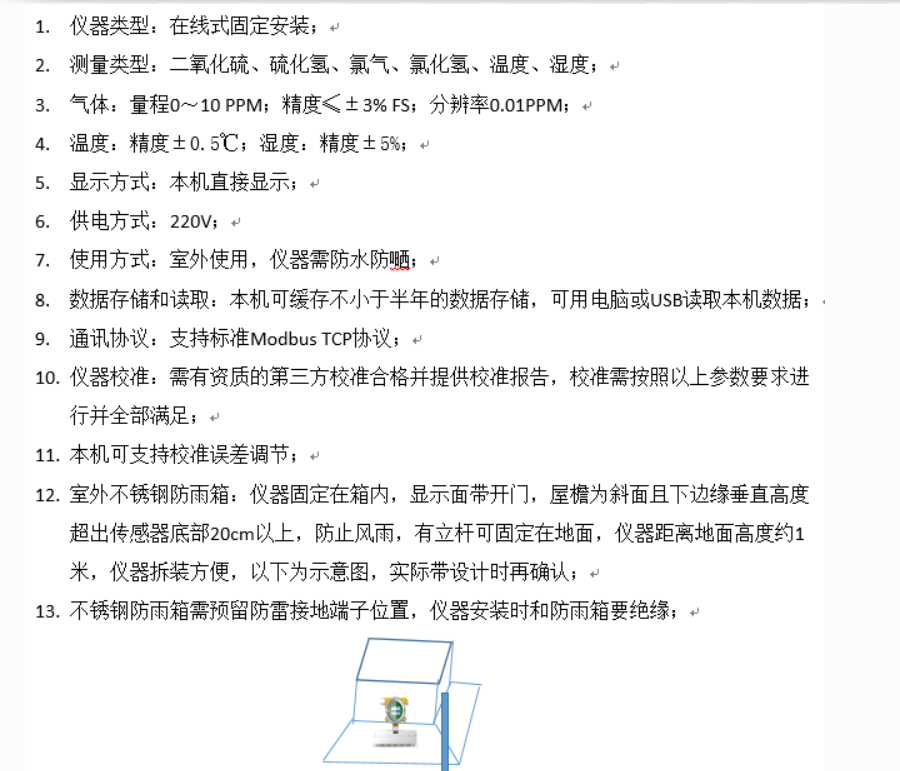

技術要求

產品選型配置

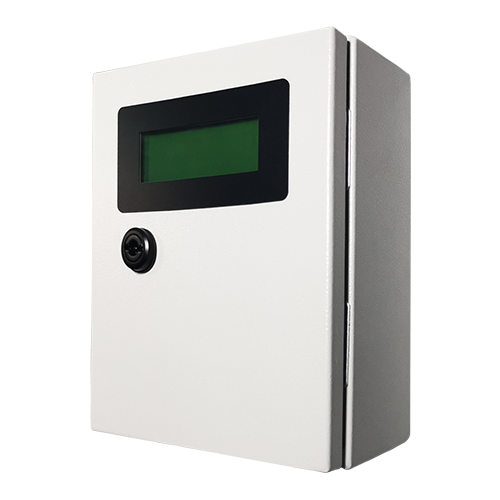

配置方案：按技術要求，選擇XL683EAM50無線環境監測終端，按技術參數配置氣體、溫、濕度探頭。

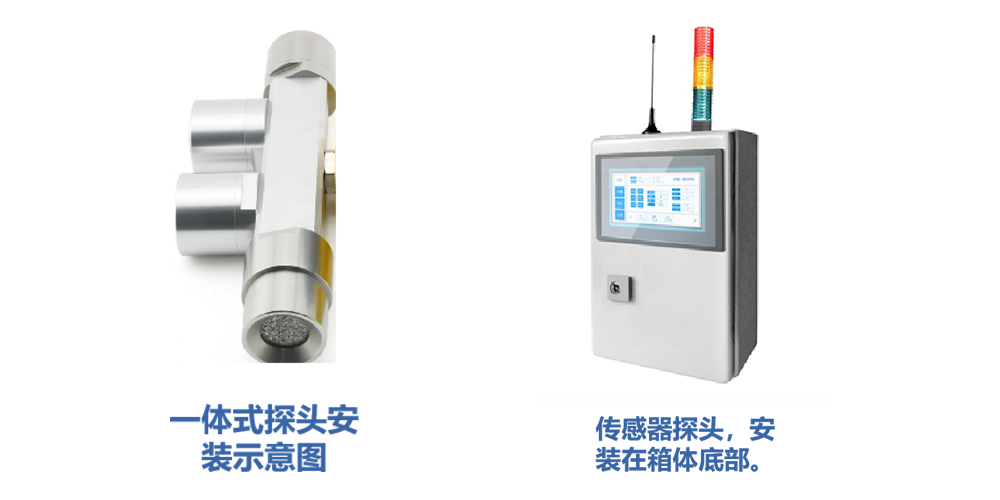

氣體探頭，溫、濕度探頭，可以選擇固定在箱體上，或是通過電纜聯接。

顯示屏尺寸可選。

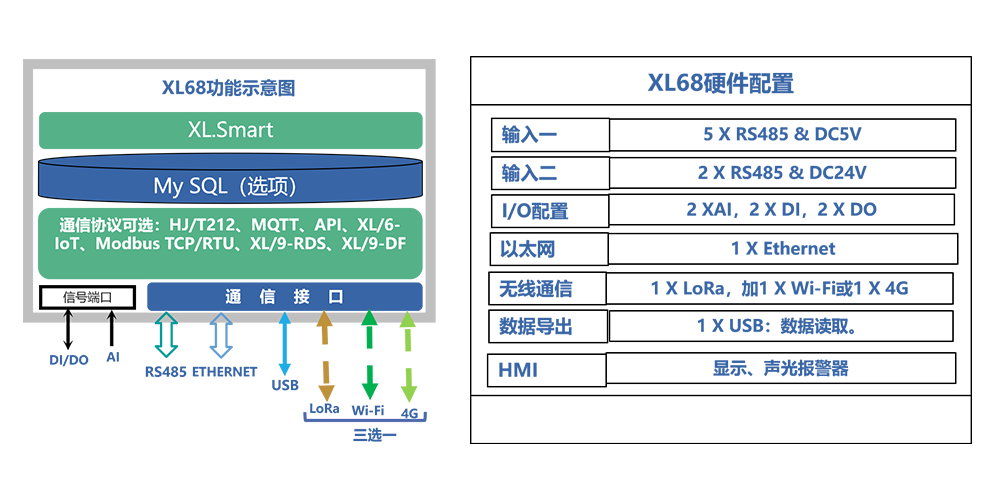

環境監測終端配置

配置說明：輸入一、輸入二，用于接入氣體探頭，溫、濕度探頭。

根據技術要求，配置所需要檢測的氣體，SO2、H2S、CL2、HCL，溫濕度等探頭。

最多可配置9個探頭，可擴展監測更多氣體，粉塵、光照、噪音、大氣壓，等等環境參數。

256M內存，內置TF存儲卡槽，根據需要，擴展有存儲容量。

傳感器技術參數

按技術要求，氣體傳感器，二氧化硫，硫化氫，氯氣，氯化氫等技術參數，都達到：量程：0-10ppm，精度：≤±3%F.S.，分辨率：0.01ppm。

溫濕度傳感器技術參數：溫度，量程：-40～120℃，精度：±0.3℃；濕度，量程：0-100%RH精度：±3%RH。

其它技術說明

顯示屏：5吋，觸摸。

箱體尺寸：200 X 250 X 105（mm），防護等級：IP65。

工作電壓：AC220V，或DC6-24V。

客戶需求的傳感器，一般情況信立科技都能按技術要求供貨；客戶下訂單時需注明量程、精度、分辨率、原理、環境等等技術參數要求。

對于特殊應用，要求偏、很專業的傳感器，客戶可以自己訂購，提前給出產品的技術參數、使用說明，就能接入XL68環境監測終端，讀取數據、遠傳。

AI（模擬信號輸入）：可接入溫度，4-20mA，0-20mA，0-5V等標準信號，支持大部分傳感器接入。

DI（開關信號輸入）：可用于接入傳感器，或是開關變位信號。

DO輸出繼電器信號，可用于報警，或控制輸出。

戶外防水箱示意圖

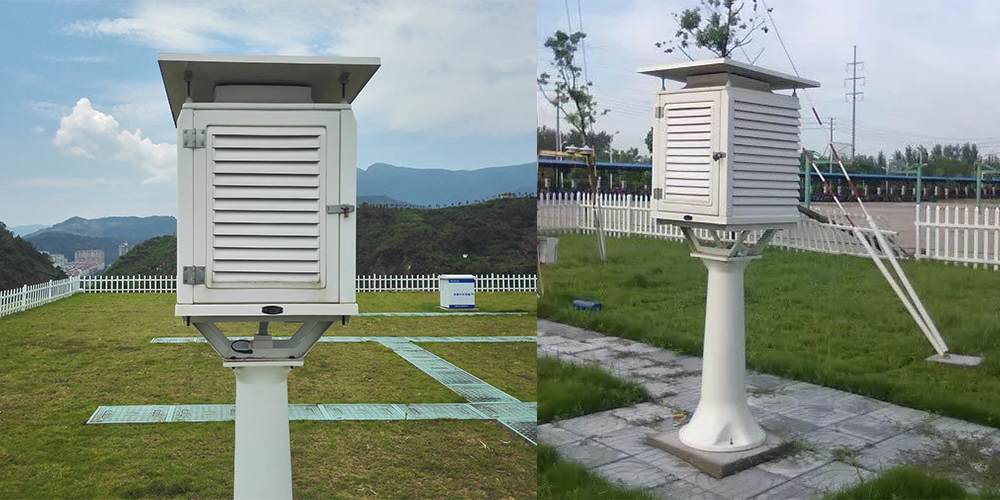

戶外箱體配置：建議選擇1套玻璃鋼百葉箱，安裝XL68環境監測終端及傳感器探頭。建議選擇尺寸足夠的標準產品。

內部尺寸建議：> 350×450×600（mm）即可。

支撐架高度根據現現情況，及便于人員經巡查確定。

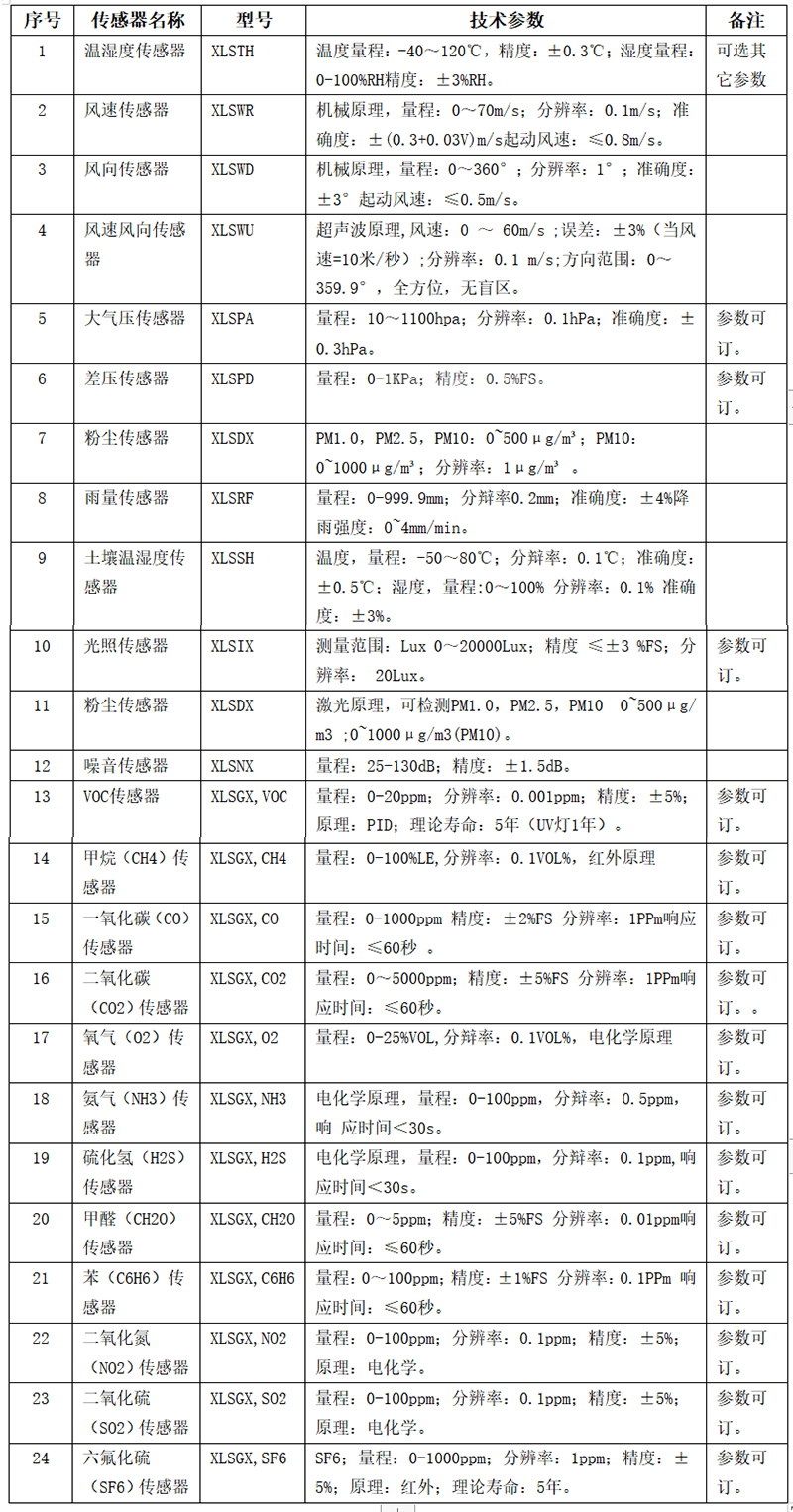

常用傳感器參數、供參考
