方案概述
采集8個車間，水表、電表、汽、氣表的數據，推送至企業管理平臺
?在8個車間，每個車間安裝3臺物聯網關，構建能源數據采集系統的無線通信網絡
?物聯網關，安裝在車間辦公室附近，通過網線從車間辦公室接入企業局域網（LAN）
?每個能源數據采集點，安裝一套無線采集器，獲取能源表，水、電、汽表的數據，通過無線方式上傳至物聯網關

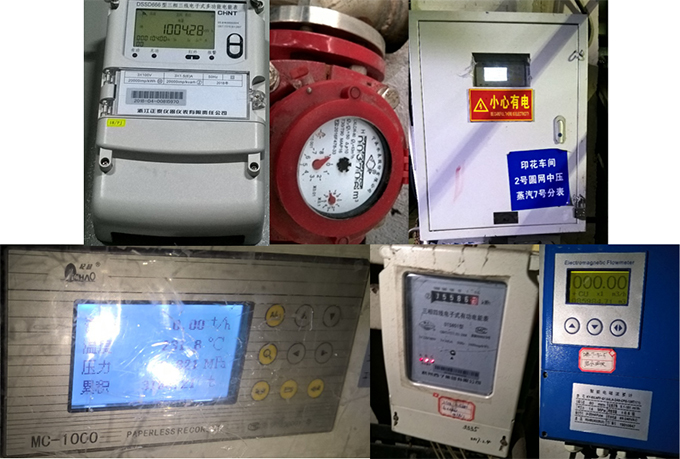

?不同的數據采集點，由于表的差異，選用不同的獲取方式，在后面方案中說明

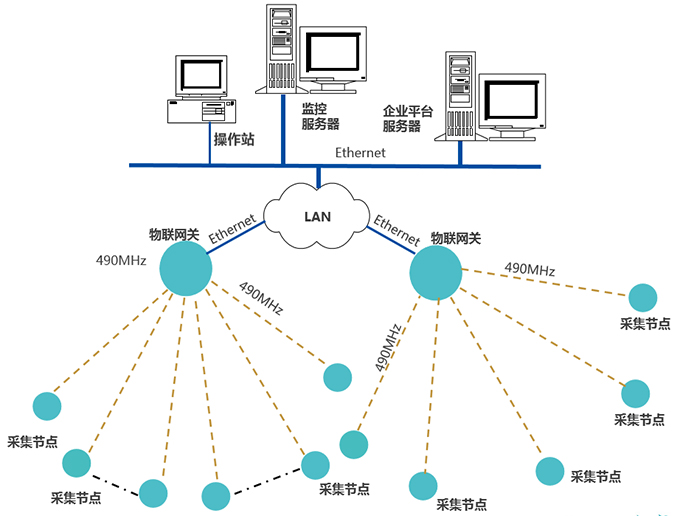

系統網絡示意圖
采集節點，通過490MHz無線上傳數據至物聯網關，網關通過Ethernet，接入LAN，推送數據至企業管理平臺服務器
不同的采集節點裝置，可將數據上傳至同一臺物聯網關
網絡技術參數：無線頻段：490MHz（ 430-510MHz ）
應用于跨車間、廠房，傳輸距離300m至10Km
網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據
可增加中繼，延長傳輸距離；網關可作中繼

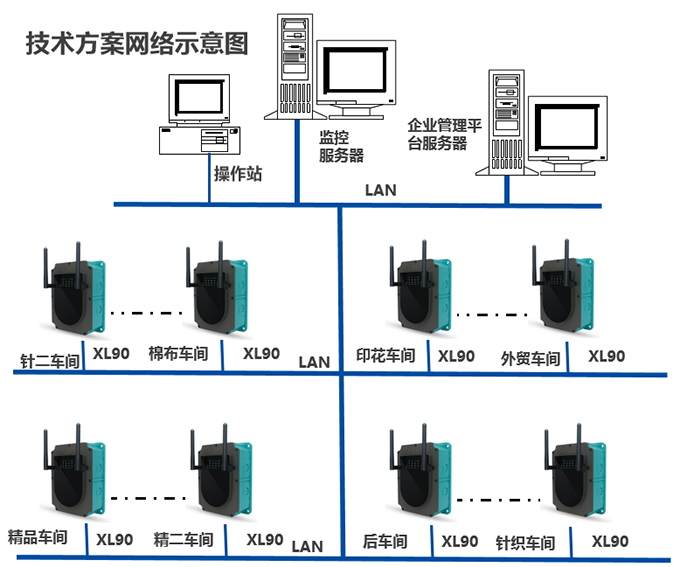

平臺及通信網絡方案
能源數據采集系統的平臺及通信網絡，由平臺服務器、監控服務器、操作站，及物聯網關構成
?平臺服務器、監控服務器、操作站是客戶已有或再建的系統，由客戶提供
?通信網絡，由XL90物聯網關，及企業LAN構成
?網關配置已考慮系統的兼容、擴容，將來再增加能源數據采集點，通信網絡不需要再增加設備
?物聯網關通過無線方式，獲取能源監測點的數據，通過局域網，將數據推送至監控服務器
?物聯網關支持Ethernet/4g/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺
?Wi-Fi方式傳輸數據，平臺通過LAN直接從節點獲取數據

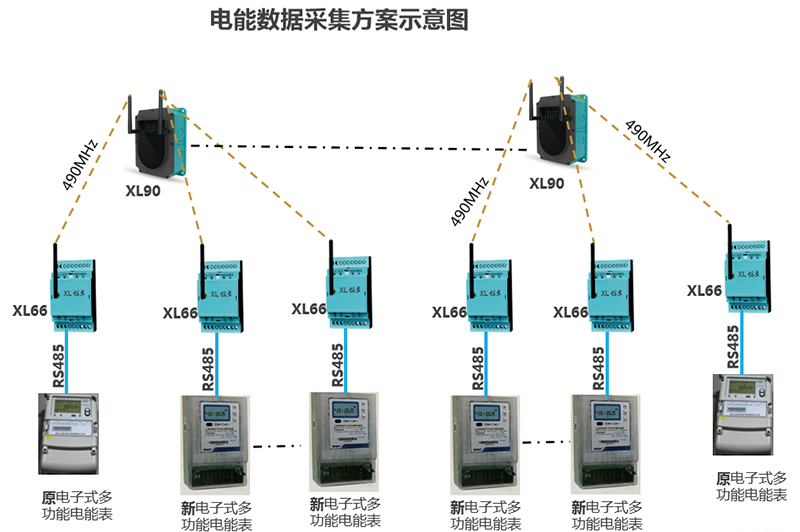

用電數據獲取方案
已安裝有，電子式多功能電能表，的電能監測點（共有4個監測點），每個監測點配置1臺XL66智能轉換器，從電能表讀取用電數據，上傳至XL90物聯網關
其它用電監測點，每個監測點配置1塊DTSD3366G電子式多功能電能表和1臺XL66智能轉換器，獲取監測點的用電數據，上傳至XL90物聯網關
新加的電能表，用于更換原有的老式電表，安裝在原表的位置
用電數據采集，采集電流、電壓、有功、無功、電度，等等用電數據

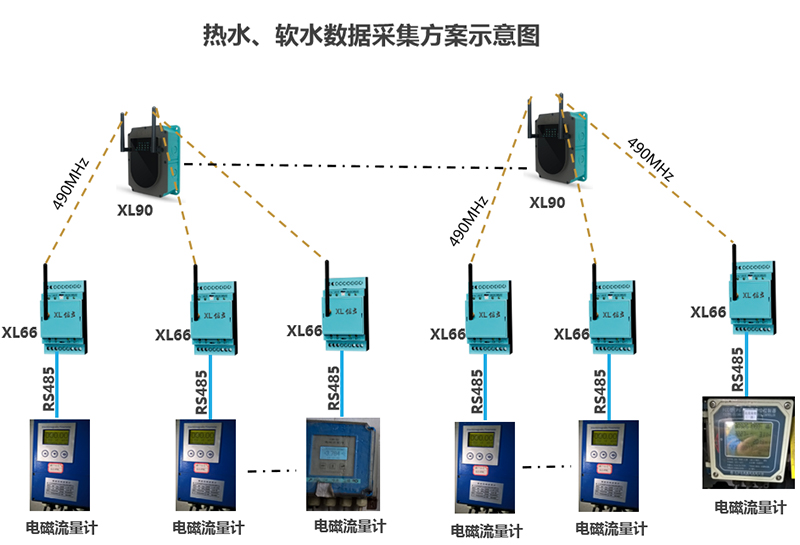

電磁流量計采集方案
電磁流量計，主要計量熱水、冷水的使用量
每個監測點配置1臺XL66智能轉換器，從已安裝的電磁流量計，讀取流量數據，上傳至XL90物聯網關
讀取累計流量、瞬時流量，以及壓力、溫度等數據

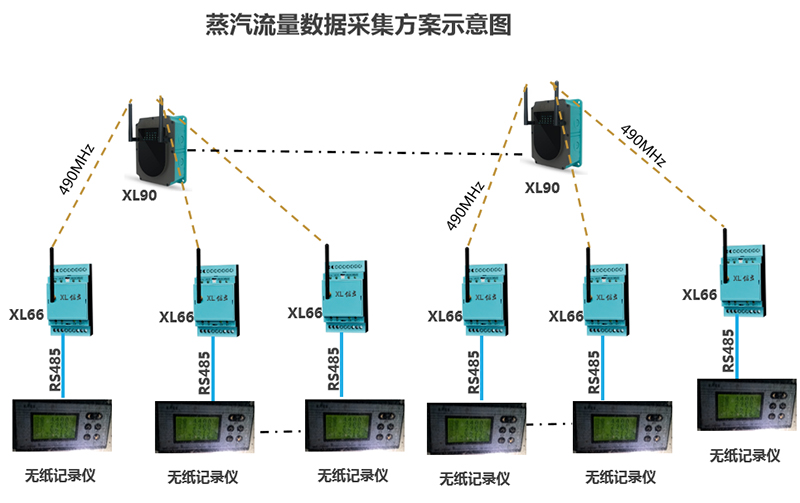

蒸汽流量數據采集方案
現場已安裝有無紙記錄儀，采集蒸汽流量數據
每個監測點配置1臺XL66智能轉換器，從無線記錄儀讀取蒸汽流量數據，上傳至XL90物聯網關
讀取累計流量、瞬時流量，以及壓力、溫度等數據

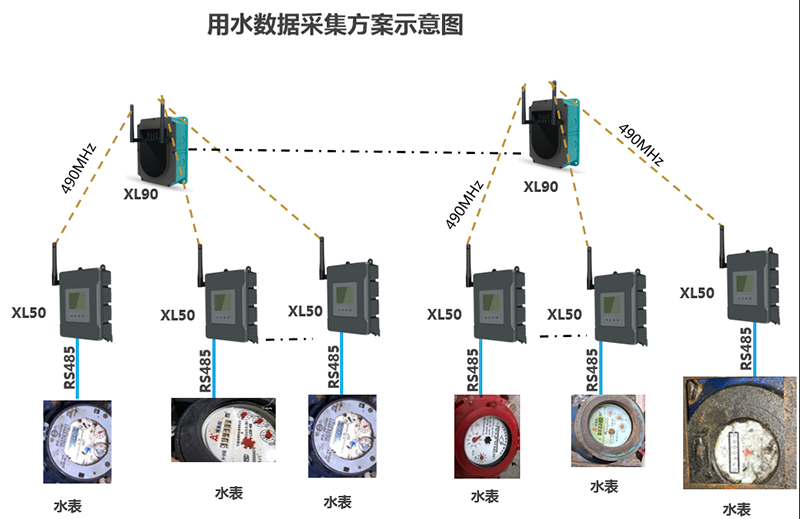

用水數據采集方案
目前安裝的水表，都是機械式的流量表
在每個用水量監測點，配置1套XL50無線采集器
XL50無線采集器，通過攝像傳感器，獲取水表讀數，上傳至XL90物聯網關
讀取累計流量
XL50智能采集裝置，用電池供電，定時獲取水表讀數，并上傳
方案核心應用產品
1、XL90智能網關
